Motor Lamination Material: Ein umfassender Leitfaden für eine bessere Motorleistung

Was wäre, wenn der größte Verlustfaktor für die Effizienz Ihres Motors nicht das Wicklungsdesign, das Kühlsystem oder die Steuerelektronik ist, sondern die dünnen Bleche, die im Kern gestapelt sind? Das Material für die Motorblechlamination bestimmt still und leise, wie viel Energie in nützliches Drehmoment umgewandelt wird und wie viel als Wärme verloren geht. Für Hersteller, die strengere Effizienzauflagen und längere Produktlebensdauern anstreben, ist diese Entscheidung wichtiger denn je.

Sie wissen bereits, dass Kernverluste 15% bis 25% der Eingangsenergie eines Motors verbrauchen können. Sie wissen auch, dass der Wechsel zu einem besseren Laminierstahl diese Verluste verringern, die Betriebstemperatur senken und die Lebenszeitkosten reduzieren kann. In dieser Anleitung erfahren Sie, was Motorblechlaminationsmaterial wirklich ist, wie es die Leistung beeinflusst, welche Optionen für verschiedene Anwendungen geeignet sind und wie Sie die richtige Qualität für Ihr nächstes Design auswählen. Wir werden uns auch mit Verarbeitungsmethoden, Beschichtungen und den Trends befassen, die die Motoren der nächsten Generation prägen.

Als Lian Wei, eine Ingenieurin für Elektromotoren in Suzhou, Anfang 2024 erstmals einen Hochleistungselektromotor prototypierte, bestimmte sie ein Standard-Siliziumstahl ohne die Kernverlustklassen zu prüfen. Bei den Dynamometer-Tests lief der Motor 8°C wärmer als erwartet und erreichte nur 2% weniger als das Effizienzziel. Nach dem Wechsel zu einem dünneren, verlustärmeren Elektrostahl konnte ihr Team die volle Effizienzdifferenz wiederherstellen und die Kosten des Kühlsystems um 12% senken. Das Laminationsmaterial allein veränderte die Wirtschaftlichkeit des Projekts.

Benötigen Sie reine Eisenbleche für Präzisionsmotorkerne? Entdecken Sie unsere DT4C elektromagnetischen reinen Eisenmaterialien →

Was ist Motorblechmaterial?

Motorblechmaterial ist das speziell formulierte Metall, das zur Stanzung der dünnen, gestapelten Bleche verwendet wird, die den Stator- und Rotorkern eines Motors bilden. Anstatt Kerne aus massiven Blöcken zu bearbeiten, stanzen Hersteller Tausende einzelner Bleche aus dünnem Blechmaterial und stapeln sie zu einem massiv aussehenden Kern. Jedes Blech ist elektrisch von seinen Nachbarn isoliert, was die Pfade für Wirbelströme unterbricht und den Kern vor Überhitzung schützt.

Die häufigsten Motorblechmaterialien sind Elektrostähle, auch als Blechstahl oder Transformatorstahl bezeichnet. Diese Legierungen sind so konstruiert, dass sie eine hohe magnetische Permeabilität mit geringen Kernverlusten verbinden. Kleinere Mengen Silizium werden dem Eisen zugesetzt, um den elektrischen Widerstand zu erhöhen, was Wirbelstromverluste bei höheren Frequenzen unterdrückt. Reines Eisen und Speziallegierungen wie Nickel-Eisen werden auch verwendet, wenn maximale Permeabilität oder spezifische magnetische Eigenschaften erforderlich sind.

Die Wahl des richtigen Materials für Motorblechpakete beginnt mit dem Verständnis des Kompromisses zwischen magnetischer Leistung, mechanischer Festigkeit, Verarbeitbarkeit und Kosten. Ein elektrisches Stahlblech mit hohem Siliziumgehalt kann eine hervorragende Effizienz bieten, aber es kann schwieriger zu stanzen und spröder sein als Alternativen mit niedrigerem Siliziumgehalt. Ein Reineisenstahl wie DT4C bietet eine hervorragende magnetische Permeabilität und einen ultra-niedrigen Kohlenstoffgehalt, was es ideal für Hochleistungs-Elektromagnetkomponenten macht, bei denen jede Prozentzahl zählt.

Warum das Material für Motorblechpakete direkt die Motoreffizienz beeinflusst

Jedes Mal, wenn ein Motor läuft, durchläuft sein Kernmaterial einen sich wiederholenden magnetischen Zyklus. Während dieses Zyklus treten zwei Arten von Verlusten auf. Hystereseverluste sind die Energie, die verbraucht wird, wenn sich die magnetischen Domänen bei jeder Änderung der Feldrichtung neu ausrichten. Wirbelstromverluste sind die Energie, die als zirkulierende Ströme in dem leitfähigen Kern durch das sich ändernde Magnetfeld dissipiert wird. Zusammen bestimmen diese Kernverluste, wie viel zusätzliche Energie ein Motor verbraucht und wie viel Wärme er erzeugt.

Motorenblechmaterial greift beide Verlustmechanismen an. Das Legieren von Eisen mit Silizium erhöht den elektrischen Widerstand, was die Stärke der Wirbelströme reduziert. Dünnere Bleche begrenzen die Wirbelstrompfade weiter, da die Ströme keine großen Schleifen über einen dünnen Querschnitt bilden können. Eine bessere Kornorientierung und Glühbehandlung reduzieren die Hystereseverluste, indem sie die Bewegung der Domänenwände erleichtern. Das Ergebnis ist ein kühlerer, effizienterer Motor, der die gleiche Leistung mit weniger Eingangsleistung liefern kann.

In einer Präzisionsbearbeitungswerkstatt in Ningbo bemerkte der Produktionsmanager Zhang Hao, dass eine seiner Relaismotorlinien 6 % mehr Ausschuss produzierte als die anderen. Der Schuldige war die ungleichmäßige Härte der Standardstahlbleche, die die Stempel schneller stumpf machten und Grate erzeugte, die benachbarte Bleche kurzschlossen. Der Wechsel zu einer gleichmäßigen, kohlenstoffarmen, reinen Eisengüte reduzierte den Stempelverschleiß um fast die Hälfte und brachte die Ausschussraten wieder in Ordnung. Es stellte sich heraus, dass die Materialgleichmäßigkeit genauso wichtig ist wie die Güte selbst.

Hocheffiziente Motoren, die in Elektrofahrzeugen, industriellen Antrieben und Premiumgeräten verwendet werden, sind auf dünne, verlustarme Bleche angewiesen. Mit der Verschärfung der globalen Effizienzstandards rückt der Druck zur Optimierung des Motorenblechmaterials von den Randbereichen der Ingenieurarbeit in den Mittelpunkt des Produktentwurfs.

Häufige Typen von Motoreisenblechmaterial

Hersteller können aus mehreren Familien von Motoreisenblechmaterial wählen, wobei jedes für verschiedene Leistungsziele und Budgets geeignet ist. Das Verständnis der Unterschiede hilft Ihnen, das Material an die Anwendung anzupassen, anstatt sich für die billigste Option zu entscheiden.

Nicht orientierter Elektrostahl

Nicht orientierter Elektrostahl hat magnetische Eigenschaften, die in jeder Richtung über die Blechoberfläche nahezu einheitlich sind. Dies macht es zur Standardauswahl für rotierende Maschinen, bei denen das Magnetfeld rotiert und sich nie in eine einzige Richtung ausrichtet. Die Qualitäten werden nach Kernverlusten klassifiziert, wobei Bezeichnungen wie M19, M27, M36 und M43 zunehmend höhere Verluste, aber geringere Kosten anzeigen.

Qualitäten mit geringeren Verlusten verwenden dünnere Bleche und eine engere chemische Kontrolle. Sie kosten pro Kilogramm mehr, aber die Effizienzgewinne wettmachen oft die Mehrkosten über die Lebensdauer des Motors aus. Die meisten Industriemotoren, Klimaanlagenkompressoren und Standardpumpen verwenden nicht orientierten Elektrostahl, weil er Leistung, Kosten und Herstellbarkeit in Balance bringt.

Orientiertes Elektroblech

Beim orientierten Elektroblech sind die Kristallkörner so ausgerichtet, dass der magnetische Fluss am leichtesten in Walzrichtung fließt. Diese Ausrichtung führt in einer Richtung zu sehr geringen Kernverlusten, weshalb orientiertes Stahlblech in Transformator-Kernen vorherrschend ist. In Motoren wird es nur in speziellen Konstruktionen eingesetzt, bei denen der Flussweg stark gerichtet ist und das Herstellungsverfahren die Anisotropie tolerieren kann.

Siliziumstahlbleche

Siliziumstahl ist die breite Kategorie, die die meisten in Motoren verwendeten Elektrostähle umfasst. Der Siliziumgehalt liegt typischerweise zwischen 0,5 % und 6,5 %. Ein höherer Siliziumgehalt erhöht den elektrischen Widerstand und verringert die Wirbelstromverluste, macht das Stahlblech aber auch härter und spröder. Bei allgemeinen Motoren ist ein Siliziumgehalt von 1 % bis 3 % üblich. Bei Hochleistungs- oder Hochfrequenzmotoren liefern Sorten mit 4 % bis 6,5 % Silizium geringere Verluste, erfordern aber eine sorgfältigere Handhabung.

Elektromagnetisches Reineisen

Elektromagnetisches Reineisen, einschließlich Sorten wie DT4C Reineisen, bietet eine extrem hohe magnetische Permeabilität und eine sehr geringe Koerzitivkraft. Mit einem Kohlenstoffgehalt von 0,004 % oder weniger minimiert es die Hystereseverluste und gewährleistet ein stabiles magnetisches Verhalten. Reineisen-Motorkerne sind üblich in Präzisionsrelais, Hochleistungs-Sensoren, Spezialmotoren und Forschungseinrichtungen, bei denen eine lineare magnetische Reaktion wichtig ist.

Reines Eisen ist weicher und leichter zu bearbeiten als Siliziumstahl, aber es hat einen geringeren spezifischen Widerstand. Daher hängt die Wirbelstromkontrolle stark von der Blechdicke und der Isolierung ab. Wenn es mit dünnen Blechen und geeigneten Beschichtungen kombiniert wird, kann elektromagnetisches Reineisen in bestimmten Anwendungen mit niedriger Frequenz oder hoher Permeabilität Siliziumstähle übertreffen.

Nickel-Eisen- und Kobalt-Eisen-Legierungen

Für extreme Anwendungen bieten Nickel-Eisen-Legierungen wie Permalloy und Kobalt-Eisen-Legierungen die höchste Permeabilität und die geringsten Verluste. Diese Materialien sind teuer und werden normalerweise für die Luft- und Raumfahrt, medizinische Geräte, Präzisionsinstrumente und Hochfrequenz-Leistungselektronik reserviert, wo die Kosten der Leistung untergeordnet sind.

Sind Sie sich nicht sicher, welche Stufe für Ihr Motordesign geeignet ist? Wenden Sie sich an unser Ingenieursteam für eine maßgeschneiderte Empfehlung →

Wie wählt man das richtige Motorblechmaterial?

Die Auswahl des Motorblechmaterials ist keine Entscheidung, die für alle Anwendungen gleichermaßen geeignet ist. Die beste Stufe hängt von der Motortopologie, den Betriebsbedingungen, den Effizienzzielen, der Produktionsmenge und den Gesamtbetriebskosten ab. Verwenden Sie die folgenden Kriterien, um die Auswahl zu verengen.

Passt das Material an die Betriebsfrequenz an

Die Wirbelstromverluste steigen mit der Frequenz an. Daher profitieren Hochgeschwindigkeitsmotoren und umrichtergespeiste Maschinen von dünneren Blechen und Siliziumstählen mit höherem spezifischen Widerstand. Bei Netzfrequenz kann Standard-Eisenblech mit 0,50 mm oder 0,35 mm Dicke ausreichen. Für Motoren, die mit einigen hundert Hertz oder höher betrieben werden, lohnt es sich, 0,25 mm, 0,20 mm oder noch dünnere Bleche zu verwenden.

Balanciert die Effizienzziele mit den Kosten

Prämiumentwickelte Elektrostähle können die Effizienz um ein oder zwei Prozentpunkte verbessern. Dies klingt zwar wenig, führt aber über Jahre hinweg zu erheblichen Energieeinsparungen. Berechnet die Amortisationsdauer anhand Ihres erwarteten Betriebszyklus und der Stromkosten. Bei Dauerbetriebsmotoren in der Industrie amortisiert sich das Premium in der Regel schnell. Bei intermittierend betriebenen oder kostengünstigen Geräten kann ein mittelwertiger Stahl die bessere Wahl sein.

Berücksichtigt die mechanischen und verarbeitungstechnischen Anforderungen

Einige Siliziumstähle sind spröder und verursachen einen höheren Stanzwerkzeugverschleiß, was die Werkzeugkosten erhöht und die Maßgenauigkeit verringert. Reine Eisenqualitäten wie DT4C sind weicher und einfacher zu stanzen, drehen und fräsen, was sie für komplexe Formen und kleine Serien attraktiv macht. Wenn Ihre Konstruktion umfangreiche spanende Bearbeitungen nach dem Stanzen erfordert, sollten Sie die Bearbeitbarkeit bei der Materialauswahl berücksichtigen.

Überprüfen Sie die magnetische Richtungsabhängigkeit

Drehmaschinen benötigen im Allgemeinen nicht orientiertes Stahlblech, da sich das Magnetfeld dreht. Wenn Ihre Konstruktion einen stark richtungsabhängigen Flussweg aufweist, kann kornorientiertes Stahlblech möglicherweise geringere Verluste bieten, aber nur, wenn die Geometrie der Bleche die Walzrichtung berücksichtigen kann. Die Verwendung von kornorientiertem Stahlblech in der falschen Orientierung kann tatsächlich die Verluste erhöhen.

Beurteilen Sie die Lieferkette und die Konsistenz

Selbst die beste Materialangabe scheitert, wenn die Lieferungen inkonsistent sind. Arbeiten Sie mit Lieferanten zusammen, die die chemische Zusammensetzung, die Dicke und die Beschichtungsgleichmäßigkeit von Charge zu Charge garantieren können. Schwankungen in der Härte oder der Isolationsqualität können den Ausschuss erhöhen, die Werkzeuglebensdauer verkürzen und die Motorenleistung verschlechtern.

Die Einkaufsmanagerin Sarah Chen hatte Monate damit verbracht, einen neuen Lieferanten für Motorenbleche für einen europäischen Haushaltsgerätevertrag zu qualifizieren. Die ersten Proben erfüllten alle Spezifikationen, aber bei den Produktionschargen begann die Dicke um 0,02 mm zu schwanken. Diese winzige Abweichung erhöhte die Kernverluste so stark, dass der fertige Motor außerhalb des vom Kunden geforderten Effizienzbereichs lag. Nachdem Sarah auf einen Lieferanten umgestellt hatte, der in eigener Produktion schlitzt und strenge Chargenprüfungen durchführt, eliminierte sie die Schwankungen und sicherte den Vertrag. Eine konsistente Lieferung kann genauso wichtig sein wie die Legierung selbst.

Verarbeitungsverfahren und Beschichtungen für Motorelektrobleche

Rohblech wird selten direkt in einen Motor eingesetzt. Es durchläuft mehrere Verarbeitungsschritte, die die endgültige Leistung und die Herstellbarkeit beeinflussen.

Schlitzen und Stanzen

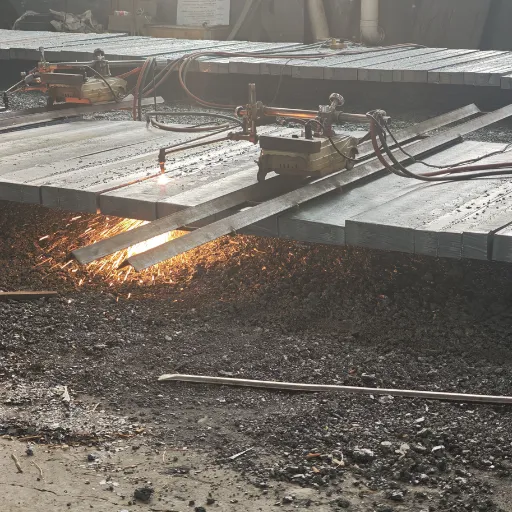

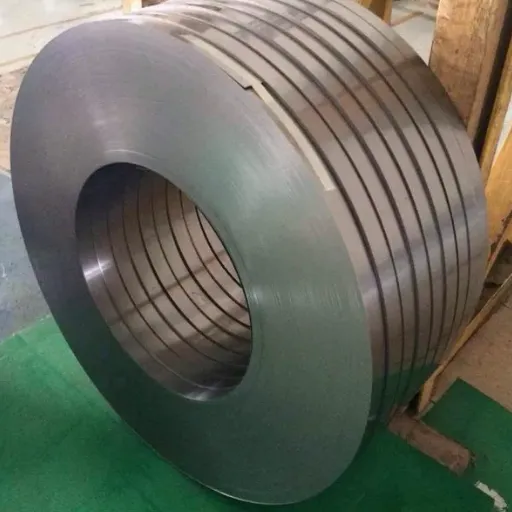

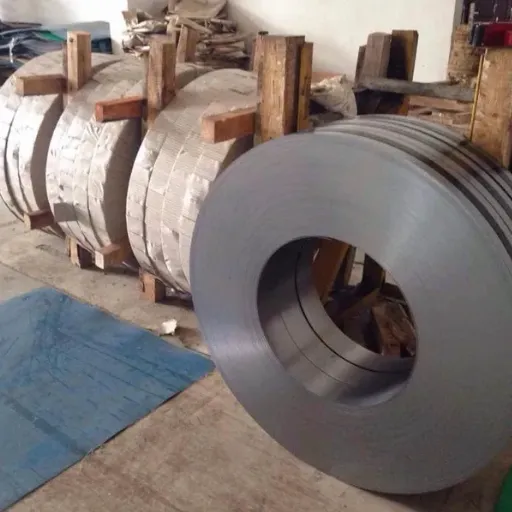

Große Mutterrollen werden auf die richtige Breite geschlitzt und dann zu einzelnen Elektroblechen gestanzt. Präzises Schlitzen minimiert Kantengrate, die die Isolationsbeschichtungen durchstoßen und interlaminare Kurzschlüsse verursachen können. Saubere Kanten verringern auch das Risiko von lokaler Erwärmung und Geräuschen im fertigen Motor.

Stanzen und Lochstanzen

Hoher Geschwindigkeit arbeitende Progressive Werkzeuge stanzen Nuten, Bolzenlöcher und Verriegelungsmerkmale in jedes Elektroblech. Die Wahl des Werkzeugstahls, der Stanzspalt und die Härte des Elektroblechmaterials beeinflussen alle die Kantenqualität. Weichere Reineisenqualitäten ermöglichen im Allgemeinen engere Spalte und längere Werkzeuglebensdauer, während härtere Siliziumstähle häufigeren Werkzeugwartungsbedarf haben.

Glühen und Spannungsentlastung

Das Stanzen führt mechanische Spannungen ein, die die magnetischen Eigenschaften verschlechtern können. Ein kontrollierter Glühzyklus entlastet die Spannungen, stellt die Kornstruktur wieder her und verringert die Hystereseverluste. Einige Qualitäten erfordern eine Wasserstoff- oder Stickstoffatmosphäre, um Oxidation zu verhindern und die Oberflächenqualität aufrechtzuerhalten.

Isolationsbeschichtungen

Jede Laminierung erhält eine dünne organische oder anorganische Beschichtung, die elektrische Isolation zwischen den Blechen bietet. Übliche Beschichtungen umfassen C5-organische Lacke und C6-anorganische Beschichtungen, die für höhere Temperaturen ausgelegt sind. Die Beschichtungsdicke wird in Mikrometern gemessen; zu wenig Isolation ermöglicht den Umweg von Wirbelströmen, während zu viel den Packfaktor und die effektive Kernfläche verringert.

Stapeln und Verbinden

Laminierungen werden mithilfe von Verhakungslaschen, Schweißen, Nieten oder Klebeverbindungen gestapelt. Die Stapelmethode beeinflusst die Kernsteifigkeit, die Wärmeableitung und das Geräusch. Gebundene Kerne, bei denen Klebstoff mechanische Befestigungselemente ersetzt, können interlaminare Kurzschlüsse reduzieren und die Effizienz in Hochleistungsmotoren verbessern.

Anwendungen in verschiedenen Branchen

Verschiedene Branchen treiben die Entwicklung von Motorenlaminationsmaterialien in verschiedene Richtungen, abhängig von ihren Prioritäten.

Elektromobile

EV-Traktionsmotoren erfordern eine hohe Leistungsdichte und Effizienz über einen weiten Drehzahlbereich. Dünnwandiges, nicht orientiertes Elektroblech, oft 0,25 mm oder dünner, ist in Premium-EV-Motoren üblich. Einige Designs untersuchen auch amorphe Metalle oder fortschrittliche Siliziumstähle, um die Effizienz auf 97 % oder höher zu bringen.

Industriemotoren und Antriebe

Industriemotoren laufen kontinuierlich in rauen Umgebungen, daher muss bei der Materialauswahl ein Gleichgewicht zwischen Effizienz, Haltbarkeit und Kosten gefunden werden. Standard-NEMA-Premium-Effizienzmotoren verwenden oft 0,50 mm nicht orientiertes Stahlblech, während die Designs der IE4- und IE5-Super-Premium-Klasse auf dünnere, verlustärmere Qualitäten umsteigen.

Klimatechnik und Haushaltsgeräte

Kompressoren, Ventilatoren und Pumpen laufen pro Jahr Tausende von Stunden. Selbst kleine Effizienzsteigerungen sind wichtig. Hersteller in diesem Sektor wählen oft mittlere Qualitäten von Siliziumstahlblechen und optimieren die Geometrie, um gleichzeitig die Kosten- und Effizienzziele zu erreichen.

Erneuerbare Energien und Stromerzeugung

Windkraftgeneratoren und Wasserkraftanlagen verwenden große lamellierte Kerne. Bei diesen Anwendungen kann nicht orientiertes Stahlblech mit speziellen Isolationssystemen kombiniert werden, um die thermischen Zyklen und mechanischen Belastungen über Jahrzehnte des Betriebs zu bewältigen.

Präzisionsbewegung und medizinische Geräte

Hochauflösende Schrittmotoren, Servomotoren und medizinische Geräte verwenden häufig elektromagnetisch reines Eisen oder Nickel-Eisen-Legierungen. Hier steht die stabile, wiederholbare magnetische Eigenschaft im Vordergrund und nicht die geringsten absoluten Kosten.

Zukünftige Trends bei Motorblechmaterialien

Die Motorenindustrie steht nicht still. Mehrere Trends verändern die Art und Weise, wie Ingenieure über Motorblechmaterialien denken.

Erstens wird dünnwandiges Elektroblech zum Mainstream. Mit der Verbreitung von Wechselrichterantrieben und Hochgeschwindigkeitsmotoren werden Bleche mit einer Stärke von 0,20 mm und sogar 0,15 mm von Nischenanwendungen in die Massenproduktion überführt. Diese dünneren Materialien reduzieren Wirbelstromverluste, erfordern aber engere Fertigungstoleranzen und eine stärkere Isolierung.

Zweitens richten sich die Augen auf amorphe und nanokristalline Materialien für Ultrahochleistungs-Motoren. Diese Legierungen haben keine kristalline Struktur wie herkömmliches Stahl, was ihnen einen extrem geringen Kernverlust verleiht. Herausforderungen sind die Kosten, die mechanische Sprödigkeit und die Verarbeitungskomplexität, aber das Effizienzpotential ist erheblich.

Drittens beeinflussen Nachhaltigkeit und Recycling die Materialauswahl. Hersteller suchen nach Stählen mit einem geringeren eingebetteten Kohlenstoffgehalt und einer besseren Recyclingfähigkeit am Ende des Lebenszyklus. Zulieferer, die Umweltzertifikate nachweisen können, haben möglicherweise Vorzug bei Beschaffungsentscheidungen.

Schließlich beschleunigen digitale Designwerkzeuge die Materialauswahl. Finite-Elemente-Analysen und maschinelles Lernmodell können vorhersagen, wie ein bestimmtes Motoreisenblechmaterial in einem bestimmten Design performen wird, wodurch der Bedarf an kostspieligen physischen Prototypen verringert wird.

Schlussfolgerung

Motoreisenblechmaterial ist eine der wichtigsten Entscheidungen bei der Motordesign, doch erhält es oft weniger Aufmerksamkeit als Wicklungen, Magnete oder Steuerungen. Die richtige Wahl verringert die Kernverluste, senkt die Betriebstemperatur, verlängert die Lebensdauer und hilft Herstellern, den strengeren Effizienzregulierungen zu entsprechen. Ob Sie einen Elektromobilität-Antriebsmotor, einen industriellen Antrieb oder einen Präzisionsservomotor entwerfen, das Verständnis von Elektrostahl, Siliziumstahl und Reineisen-Optionen gibt Ihnen einen echten Wettbewerbsvorteil.

Denken Sie an diese wichtigen Erkenntnisse:

• Die Kernverluste hängen sowohl von der Materialchemie als auch von der Eisenblechdicke ab.

• Nicht-orientierter Elektrostahl eignet sich für die meisten rotierenden Maschinen, während kornorientierter Stahl nur in gerichteten Flusswegen funktioniert.

• Ein höherer Siliziumgehalt reduziert die Wirbelstromverluste, kann aber die Sprödigkeit und den Werkzeugverschleiß erhöhen.

• Elektromagnetisches Reineisen wie DT4C bietet eine außergewöhnliche Permeabilität für präzise und leistungsstarke Anwendungen.

• Eine konstante Lieferung, die Beschichtungsqualität und die Prozesskontrolle sind genauso wichtig wie die Legierungsgüte.

Wenn Sie Laminationen für Ihr nächstes Motorenprojekt beschaffen, beginnen Sie damit, Ihr Effizienzziel, die Betriebsfrequenz und die Produktionsmenge zu definieren. Passen Sie dann diese Anforderungen an eine Materialgüte an, die Leistung, Herstellbarkeit und Kosten ausbalanciert. Für anspruchsvolle Anwendungen, bei denen magnetische Präzision wichtig ist, kann unsere Auswahlhilfe für elektromagnetisches Reineisen und magnetische Materialien Ihnen helfen, die richtige Lösung zu finden.
