Elektromagnetisches Reineisen: Eine umfassende Einführung in Sorten, Formen und industrielle Anwendungen

Kurze Zeit zuvor hat ein Relaishersteller in Guangdong 8.000 elektromagnetische Relais an einen europäischen Automobilkunden geliefert. Innerhalb von sechs Wochen haben fast 400 Stück die Praxisprüfung nicht bestanden. Die Ursache lag nicht in einem Spulendefekt oder einem Kontaktproblem – es war das Kernmaterial. Der Lieferant hatte das Standard-Niedrigkohlenstoffstahl durch elektromagnetisches Reineisen ersetzt, ohne zu wissen, dass ein Kohlenstoffunterschied von nur 0,03 % die Koerzitivfeldstärke so weit erhöhen würde, dass es zu Kontaktklemmungen kommen würde. Der Rückruf hat über 120.000 US-Dollar an Logistik- und Nachbearbeitungskosten verursacht, plus eine ausgesetzte Auftragsbestellung im Wert von ungefähr 340.000 US-Dollar.

Dieser Art von Ausfall ist häufiger, als viele Ingenieure denken. Elektromagnetisches Reineisen ist nicht einfach "reiner Stahl". Es ist eine Klasse von Eisenwerkstoffen, die unter strenger Zusammensetzungskontrolle hergestellt werden, um ein vorhersehbares magnetisches Verhalten zu gewährleisten – niedrige Koerzitivfeldstärke, hohe Permeabilität und minimales magnetisches Altern. Die Wahl der falschen Qualität oder das Fehlinterpretieren einer Spezifikationsliste kann die Ansprechzeiten von Solenoiden verschlechtern, den Stromverbrauch von Relais erhöhen und magnetische Remanenz verursachen, die Monate nach der Installation zu Ausfällen in der Praxis führt. Dieser Artikel bietet eine strukturierte Einführung für Ingenieure, Käufer und Qualitätsmanager, die verstehen müssen, was die verschiedenen Qualitäten voneinander unterscheidet, welche Produktformen es gibt und wo jede Qualität ihre industrielle Anwendung findet. Die Zusammenarbeit mit einem spezialisierten Lieferanten von elektromagnetischem Reineisen wie Shanxi Jurun Technology Co., Ltd. kann Käufern helfen, von Anfang an Qualitätsfehlanpassungen zu vermeiden.

1. Was ist elektromagnetisches Reineisen?

Elektromagnetisches Reineisen ist ein weichmagnetisches Material mit einem Gesamtgehalt an Verunreinigungen, der typischerweise unter 0,5% liegt, und einem Kohlenstoffgehalt, der auf 0,04% oder weniger kontrolliert wird. Es wird für Anwendungen hergestellt, bei denen ein Bauteil schnell magnetisieren, vollständig entmagnetisieren und magnetischen Fluss mit minimalem Energieverlust leiten muss.

Das bestimmende Merkmal ist die Kombination aus hoher Sättigungsinduktion — ungefähr 2,15 Tesla — und sehr niedriger Koerzitivfeldstärke, die bei den höchsten Qualitätsstufen bis zu 32 A/m erreichen kann. Es kann starke Magnetfelder tragen und diese fast vollständig abgeben, wenn das äußere Feld entfernt wird. Dies unterscheidet es von permanentmagnetischen Materialien, die der Entmagnetisierung widerstehen, und von Baustählen, die nicht die Reinheit haben, um eine konsistente weichmagnetische Leistung zu liefern.

In der Praxis liegt elektromagnetisches Reineisen zwischen gewöhnlichem Kohlenstoffstahl und hochleistungsfähigen weichmagnetischen Legierungen wie Permalloy. Es bietet bessere magnetische Eigenschaften als Stahl zu einem deutlich geringeren Preis als Nickel-Eisen-Legierungen, was es zum Standardmaterial für elektromagnetische Bauteile macht, die weltweit jedes Jahr in Millionenstücken hergestellt werden.

2. Chemische Zusammensetzung: Die Zahlen, die das Material bestimmen

Wenn Sie aus diesem Artikel ein technisches Detail mitnehmen sollten, dann dieses: Kohlenstoff ist der Feind der weichmagnetischen Leistung von Eisen. Jede 0,01 %ige Erhöhung des Kohlenstoffgehalts erhöht die Koerzitivfeldstärke messbar, steigert die Hystereseverluste und beschleunigt die magnetische Alterung – die allmähliche Verschlechterung der magnetischen Eigenschaften im Laufe der Zeit. Die gesamte Gradstruktur von elektromagnetischem Reineisen ist um immer strengere Kohlenstoffgrenzen herum organisiert, begleitet von Kontrollen von Mangan, Silizium, Phosphor und Schwefel.

Die folgende Tabelle vergleicht die chemischen Zusammensetzungsgrenzen für die am häufigsten gehandelten elektromagnetischen Reineisengüten auf dem chinesischen Markt, basierend auf den Anforderungen von GB/T 6983.

Beachten Sie, dass der Übergang von DT3 zu DT4 die Kohlenstoffobergrenze von 0,04 % auf 0,03 % senkt, und der Schritt zu DT4E/DT4C bringt sie weiter auf 0,02 % herunter. DT9, die am häufigsten verwendete höchste Qualität, erfordert einen Kohlenstoffgehalt unter 0,01 % – ein Niveau, das während der Stahlherstellung Vakuumentgasung oder andere fortschrittliche Raffinationstechniken erfordert. Diese scheinbar kleinen Unterschiede führen zu deutlich unterschiedlichem magnetischem Verhalten in fertigen Bauteilen.

3. Das DT-Qualitätssystem: DT3 bis DT4C

Die DT-Serie, benannt nach der chinesischen Pinyin "Dian Tie" (elektrisches Eisen), bildet die Grundlage der chinesischen Norm für elektromagnetisches Reineisen. Sie umfasst Qualitäten von DT3, der Einstiegspezifikation für weniger anspruchsvolle Anwendungen, bis hin zu DT4C, einer Superqualität mit kontrolliertem magnetischen Altern, die für Präzisionsinstrumente geeignet ist.

DT3 ist die wirtschaftlichste Qualität. Mit einer Kohlenstoffgrenze von 0,04 % wird es typischerweise für magnetische Bauteile für allgemeine Zwecke spezifiziert, bei denen eine mäßige Permeabilität akzeptabel ist - einfache Solenoidkerne und grundlegende Teile magnetischer Kreise, die keine schnellen Zyklen durchlaufen. Allerdings zeigt DT3 messbares magnetisches Altern: Seine Koerzitivfeldstärke kann im Laufe von Monaten im Betrieb ansteigen, wenn interstitielle Kohlenstoffatome innerhalb der Ferritkornstruktur wandern.

DT4 repräsentiert die Basis-Spezifikation für die Mehrheit der industriellen elektromagnetischen Reineisenbauteile. Die niedrigere Kohlenstoffobergrenze in Kombination mit der kontrollierten Zugabe von Aluminium erzeugt eine feinere, stabilere Kornstruktur, die Alterung widersteht. Die DT4-Unterqualitäten - DT4A, DT4E und DT4C - zeichnen sich durch ihre garantierten Mindestwerte für die magnetischen Eigenschaften aus, die durch Koerzitivfeldstärke- und Permeabilitätstests an fertigen Produktproben verifiziert werden.

DT4E wird oft als die "alterungsresistente" Variante bezeichnet, da es einer zusätzlichen Glühbehandlung unterzogen wird, um interstitielle Elemente zu stabilisieren. DT4C garantiert die niedrigste Koerzitivfeldstärke in der DT4-Familie - typischerweise unter 48 A/m im geglühten Zustand - und ist die bevorzugte Wahl für Hochgeschwindigkeitsrelais, Präzisionsmagnetventile und magnetische Bauteile für die Luft- und Raumfahrt.

4. DT8 und DT9: Alterungsbeständige und hochdichte Sorten

Jenseits der DT4-Serie befindet sich eine Stufe, die für die anspruchsvollsten Anwendungen entwickelt wurde. DT8 wird als eine Sorte ohne Oberflächenrisse und ohne Alterungskennzeichen klassifiziert – das "Oberflächenriss" bezieht sich auf Oberflächenrisse, die beim Tiefziehen oder starken Kaltumformen auftreten können. Durch die Kontrolle des Aluminiumgehalts und die Anwendung einer speziellen Glühbehandlung erreicht DT8 eine besser umformbare Mikrostruktur, ohne die weichmagnetischen Eigenschaften zu beeinträchtigen.

DT9 setzt die Reinheit auf das extreme Maß. Der Kohlenstoffgehalt sinkt auf 0,01 %, Phosphor und Schwefel werden jeweils auf 0,015 % eingeschränkt, und das resultierende Material erreicht eine Koerzitivfeldstärke von nur 32 A/m bei einer maximalen relativen Permeabilität von über 15.000 im optimal geglühten Zustand. DT9 ist für ultrapräzise magnetische Abschirmungen, hochempfindliche Magnetsensoren und wissenschaftliche Instrumente vorgesehen, bei denen selbst ein Restfeld von Mikrotesla nicht akzeptabel ist. Die Kosten sind im Vergleich zu DT4 erheblich höher – ungefähr 40–60 % – da der Schmelzprozess das Vakuuminduktionsschmelzen oder die Doppelvakuumbehandlung erfordert.

5. YT-Serie Sorten: Ein paralleles Klassifizierungssystem

Neben der DT-Serie umfasst die YT-Bezeichnung eine Reihe von Sorten aus Reineisen, die hauptsächlich als Rohmaterialeingaben und nicht als fertige magnetische Komponenten verwendet werden. Das YT-Präfix steht für "Yuan Tie" (Roheisen), und diese Sorten werden als Ausgangsmaterial für nachgelagerte Herstellungsprozesse gehandelt, einschließlich Präzisionsguss, Pulvermetallurgie und Edelstahlherstellung.

YT0 und YT1 sind die am weitesten gehandelten Sorten. YT0 mit extrem niedrigen Verunreinigungsgrenzen ist das bevorzugte Beschickungsmaterial für die Herstellung von Neodym-Eisen-Bor (NdFeB)-Permanentmagneten, bei denen Spurenelemente das magnetische Energieprodukt verschlechtern können. YT1 dient ähnlichen Anwendungen mit etwas weniger strengen Reinheitsanforderungen und bietet ein Kosten-Leistungs-Verhältnis für mittlere Magnethersteller.

YT3, YT01, YTNC1 und YTND1 sind spezialisierter. YTNC1 und YTND1 enthalten kontrollierte Stickstoffzugaben, die die Kornfeinung während des Gießens verändern. Diese Sorten sind Nischenmaterialien für Gießereien und Pulvermetallerzeuger mit streng definierten Anforderungen an die eingehenden Materialien.

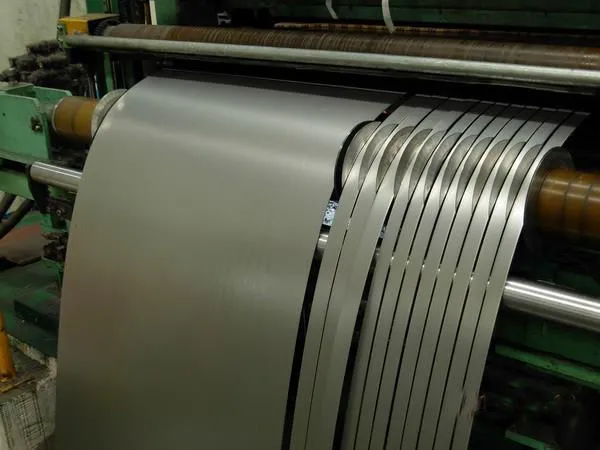

6. Produktformen und verfügbare Spezifikationen

Einer der praktischen Vorteile von elektromagnetischem Reineisen als industriellem Material ist die Breite der Produktformen, in denen es angeboten wird. Im Gegensatz zu einigen speziellen Magnetlegierungen, die möglicherweise nur als dünnes Band oder Draht mit kleinem Durchmesser erhältlich sind, kann Reineisen in einem breiten Dimensionsbereich in mehreren Formaten hergestellt werden.

Die Verfügbarkeit bestimmter Kombinationen aus Stahlgüte und Form hängt von der Herstellungsroute ab. DT4C-Kaltgezogener Draht mit einem Durchmesser bis 0,5 mm ist ein Standardkatalogartikel für Lieferanten, die sich auf elektromagnetisches Reineisen spezialisiert haben, während DT9-geschmiedete Rundstäbe mit einem Durchmesser über 200 mm in der Regel nach Bestellung hergestellt werden, wobei die Lieferzeiten auf ungefähr 6–8 Wochen gehen. Bei Jurun Technology gehören die am häufigsten exportierten Formen warmgewalzte Stabdrähte, kaltgezogene Drähte und kaltgezogene Stäbe in den Güten DT4, DT4C und DT8. Käufer sollten die Verfügbarkeit von Form und Güte bei ihrem Lieferanten bereits in der Anfragestufe bestätigen, anstatt davon auszugehen, dass alle Kombinationen Lagerartikel sind.

7. Wichtige industrielle Anwendungen

Elektromagnetisches Reineisen findet seinen Weg in eine bemerkenswert vielfältige Palette von Branchen. Das verbindende Element bei allen Anwendungen ist der Bedarf an kontrolliertem, vorhersehbarem magnetischem Verhalten – entweder zur Erzeugung von Kraft (wie bei Aktuatoren und Relais), zur Leitung von magnetischem Fluss (wie bei Transformator- und Motorkernen) oder zum Abschirmen empfindlicher Geräte vor Streumagnetfeldern.

Im Automobilsektor kommt elektromagnetisches Reineisen in Kraftstoffinjektorsolenoiden, ABS-Bremssystemventilen und zunehmend in magnetischen Kreisen von Elektromotoren für Elektrofahrzeuge zum Einsatz. Ein typisches Mittelklasse-Personenkraftfahrzeug enthält ungefähr 2–5 kg Komponenten aus elektromagnetischem Reineisen in über einem Dutzend Teilsystemen.

Die Branche der industriellen Automatisierung ist ebenfalls ein großer Verbraucher und verwendet das Material in pneumatischen und hydraulischen Magnetventilen, elektromagnetischen Kupplungen und Bremsen sowie in magnetischen Spannfutter für die CNC-Bearbeitung. Bei der Stromverteilung dient elektromagnetisches Reineisen in den magnetischen Kreisen von Hochspannungs-Leistungsschaltern und Schaltanlagen, wo ein konsistentes Auslöseverhalten unter Störungsbedingungen eine sicherheitskritische Anforderung ist.

Spezielle Anwendungen umfassen die magnetische Abschirmung für MRI-Medizinbildgebungsgeräte und Strahlführungsbauteile von Teilchenbeschleunigern in physikalischen Forschungsanlagen, wo die Materialreinheit direkt die experimentelle Präzision beeinflusst.

8. Magnetische Eigenschaften, die die Sortenauswahl bestimmen

Wenn Ingenieure für ein bestimmtes Bauteil eine Sorte elektromagnetischen Reineisens auswählen, werden die Entscheidung in der Regel von vier magnetischen Parametern dominiert: Koerzitivfeldstärke, maximale Permeabilität, Sättigungsinduktion und magnetisches Alterungsverhalten.

Die Koerzitivfeldstärke (Hc) ist die Stärke des entgegengesetzten Magnetfelds, die erforderlich ist, um die Magnetisierung einer gesättigten Probe auf Null zu reduzieren. Bei elektromagnetischem Reineisen liegt die Koerzitivfeldstärke im Lieferzustand von DT3 bei ungefähr 96 A/m und nach optimaler Glühbehandlung von DT9 bei etwa 32 A/m. Eine niedrigere Koerzitivfeldstärke bedeutet, dass das Material sich leichter entmagnetisiert, wenn das angelegte Feld entfernt wird – ein entscheidender Faktor für Relais und Magnetventile, die sauber öffnen müssen, ohne dass es zu einem Restkleben kommt.

Maximale Permeabilität (μmax) beschreibt, wie leicht das Material Magnetisierung annimmt. DT4C erreicht typischerweise einen μmax von über 12.000 im geglühten Zustand, verglichen mit ungefähr 8.000–10.000 für DT3. Höhere Permeabilität bedeutet einen niedrigeren Magnetisierungsstrom und geringere Kupferverluste – wichtig für energieeffiziente Designs, die mit Batteriestrom betrieben werden oder unter thermischen Einschränkungen stehen.

Sättigungsinduktion (Bs) ist bei allen elektromagnetischen Reineisenqualitäten relativ konstant bei ungefähr 2,15 Tesla, da diese Eigenschaft hauptsächlich vom Eisengehalt und nicht von Spurenverunreinigungen abhängt.

Magnetische Alterung, gemessen als prozentuale Zunahme der Koerzitivfeldstärke nach einer standardisierten Alterungswärmebehandlung (typischerweise 100 Stunden bei 100°C), unterscheidet die DT4E- und DT4C-Qualitäten von ihren niedrigeren Pendants. DT4C garantiert unter Standardalterungsbedingungen eine Koerzitivfeldstärkeabweichung von weniger als 5 %, während DT3 um 10–15 % abweichen kann, was letzteres ungeeignet für Anwendungen macht, bei denen eine konstante langfristige magnetische Leistung erforderlich ist.

9. Wie sich elektromagnetisches Reineisen im Vergleich zu alternativen Materialien verhält

Ingenieure, die elektromagnetisches Reineisen für ein neues Design auswerten, vergleichen es zwangsläufig mit den Alternativen. Siliziumstahl (Elektrostahl) weist bei Wechselstromfrequenzen über ungefähr 50 Hz aufgrund seines höheren elektrischen Widerstands geringere Kernverluste auf, was Wirbelströme unterdrückt. Allerdings sättigt sich Siliziumstahl bei einer niedrigeren Flussdichte – typischerweise 1,8–2,0 Tesla – und hat eine höhere Koerzitivität, was ihn weniger geeignet für Gleichstrom-Elektromagnetgeräte macht, die eine tiefe Sättigung und eine saubere Entmagnetisierung erfordern.

Stähle mit niedrigem Kohlenstoffgehalt wie AISI 1010 oder 1018 sind oft verlockende Ersatzstoffe, da sie pro Tonne ungefähr 20–30 % weniger kosten als elektromagnetisches Reineisen. Ein Relaishersteller in der Türkei hat diese Lehre vor einigen Jahren schmerzlich gelernt: Nachdem er einen DT4-Solenoidkolben auf 1018-Stahl umgestellt hatte, stieg die Ausschussrate in der Produktion von ungefähr 0,8 % auf über 6 %, da der höhere Kohlenstoffgehalt zu einer inkonsistenten magnetischen Reaktion zwischen den Produktionschargen führte. Die monatlichen Materialkosteneinsparungen von ungefähr 4.200 US-Dollar wurden durch eine Erhöhung der Nachbearbeitungs- und Garantiekosten von ungefähr 11.000 US-Dollar pro Monat aufgehoben. Deshalb rät unser Team von Shanxi Jurun Technology den Kunden immer, die Garantien für die magnetischen Eigenschaften zu bestätigen, bevor sie irgendeinen Materialersatz in Betracht ziehen.

Nickel-Eisen-Legierungen wie Permalloy 80 bieten Permeabilitätswerte, die um eine Größenordnung höher sind als die von reinem Eisen — μmax kann 100.000 überschreiten — aber zu einem Materialpreis, der etwa 8–12 Mal höher ist. Sie werden nur angegeben, wenn die Anwendung eine extreme magnetische Empfindlichkeit erfordert, wie beispielsweise in Präzisionsstromwandlern oder Magnetaufzeichnungsköpfen.

10. Häufig gestellte Fragen

10.1 Was ist der Unterschied zwischen DT4 und DT4C elektromagnetischem Reineisen?

DT4C ist die leistungsstärkste Variante innerhalb der DT4-Familie. Beide Sorten haben ähnliche chemische Grenzwerte — Kohlenstoff unter 0,02 % für DT4C gegenüber 0,03 % für Standard-DT4 — aber der Hauptunterschied liegt in den garantierten magnetischen Eigenschaftsniveaus. DT4C wird mit einer maximalen Koerzitivfeldstärke unter 48 A/m und einer minimalen maximalen Permeabilität über 12.000 nach Standardglühung zertifiziert, mit einer magnetischen Alterungsstabilität unter 5 % Koerzitivfeldstärke-Abweichung. Standard-DT4 bietet diese Garantien nicht. Für Anwendungen wie Hochgeschwindigkeitsrelaiskerne oder Präzisionsmagnetventile, bei denen ein konsistentes Öffnungsverhalten von entscheidender Bedeutung ist, ist DT4C trotz eines Preiums von etwa 10–15 % gegenüber DT4 die empfohlene Wahl.

10.2 Kann elektromagnetisches Reineisen geschweißt werden?

Ja, elektromagnetisches Reineisen kann mit Standard-Lichtbogenverfahren geschweißt werden, einschließlich TIG, MIG und Widerstandsschweißen. Allerdings tritt in der wärmebeeinflussten Zone ein Kornwachstum und eine Kohlenstoffwanderung aus dem Zusatzwerkstoff auf, was die magnetischen Eigenschaften lokal verschlechtert. Für Bauteile, bei denen die magnetische Gleichmäßigkeit über die Schweißzone hinweg von Bedeutung ist – wie z. B. Magnetkreissyoke – wird ein Nachglühen nach dem Schweißen bei etwa 850–900 °C für 1–2 Stunden empfohlen. Sofern möglich, wird die mechanische Verbindung oder das Vakuumlöten dem Schweißen vorgezogen, um eine gleichmäßige magnetische Leistung über das gesamte Bauteil hinweg aufrechtzuerhalten.

10.3 Welche Oberflächenbehandlungen werden auf elektromagnetisches Reineisen angewendet?

Elektromagnetisches Reineisen korrodiert leicht unter normalen Umgebungsbedingungen, daher ist eine Oberflächenschutzmaßnahme Standard. Die häufigsten Behandlungen sind die Beschichtung mit Rostschutzöl für kurzfristigen Schutz, die Schwarzverchromung oder Phosphatierung für mäßigen Korrosionswiderstand bei Innenanwendungen und die Verzinkung oder Vernickelung durch Elektroplattieren für Bauteile, die feuchten Umgebungen ausgesetzt sind. Für magnetische Abschirmplatten und Bauteile mit dünnen Querschnitten ist die Umwicklung mit einer dünnen Ölschicht plus VCI (Dampfkorrosionsinhibitor)-Papier die Standard-Verpackungsmethode für den Export. Die Plattierstärke sollte auf unter 15 μm begrenzt werden, um eine messbare Verschlechterung der magnetischen Oberflächeneigenschaften bei dünnem Material zu vermeiden.

10.4 Wie sollte elektromagnetisches Reineisen vor der Verarbeitung gelagert werden?

Elektromagnetisches Reineisen sollte in einem trockenen, überdachten Lagerhaus bei einer relativen Luftfeuchtigkeit unter 60 % gelagert werden. Warmgewalzte Produkte werden mit einer Zunderschicht geliefert, die für etwa 2–3 Monate einen natürlichen Schutz bietet. Kaltgezogene und kaltgewalzte Produkte, die eine glänzende Oberfläche haben, sollten bis unmittelbar vor der Verarbeitung in ihrer ursprünglichen Rostschutzölbeschichtung und VCI-Verpackung aufbewahrt werden. Wenn die Lagerung länger als 6 Monate dauert, wird eine regelmäßige Inspektion und erneute Auftragung von Schutzöl empfohlen. Oberflächenrost, auch wenn er nur leicht ist, kann bei der anschließenden Kaltumformung örtliche Spannungskonzentrationen verursachen, die die magnetische Gleichmäßigkeit beeinträchtigen. Das Unternehmen liefert alle kaltgezogenen und kaltgewalzten Produkte standardmäßig mit einer Schutzölbeschichtung und VCI-Verpackung für Exportlieferungen.
